APYP2024073大情字井油田壓艙石工程多層系產能建設項目乾安采油廠乾深4區塊133口井2024年產能建設實施方案補充方案地面工程安全預評價

發布者：田會

建設單位名稱、建設項目名稱、聯系人，地理位置、項目概況.

項目名稱：大情字井油田壓艙石工程多層系產能建設項目乾安采油廠乾深4區塊133口井2024年產能建設實施方案補充方案地面工程安全預評價

項目建設單位：中國石油天然氣股份有限公司吉林油田分公司

聯系人：張春娟

地理位置：乾安采油廠位于科爾沁草原東北部，廠部坐落在吉林省松原市乾安縣城東，本項目位于吉林省乾安縣境內，距乾安縣城東約9km處

項目概況：

? （1）油氣集輸系統
本次工程乾深4區塊新建105口油井、29口水井，在QY乾8-43平臺（平臺12）新建油氣混輸增壓站1座，將乾深4區塊新建100口油井以及周圍致密油生產井、常規油生產井共11口井采用冷輸+電加熱流程增壓后管輸至致密油放水站，其余5口新建油井帶入乾21-11站，新建9座閥組間。新建油氣集輸支干線21.7km，單井集油管線0.9km，井場內銜接管線4.8km。根據開發部工期安排，管線施工需要增加冬施費。
乾安聯合站二段原油采用高頻聚結電脫裝置處理，帶入乾深4區塊新增產量后，設備運行檢修期間單臺設備不滿足原油處理需求。本次工程在乾安聯合站新建1臺高頻聚結電脫裝置。
（2）注水系統：
本次工程在乾深4區塊新建水井29口，結合油氣集輸系統在平臺處新建8井式橇裝配水間2座，新建5井式橇裝配水間7座，在QY乾8-43平臺（平臺12）新建1座注水站，以注水站為中心新建枝狀注水管網，出站干線3條，共計新建管線15.7km，采用D114×14和D168×20無縫鋼管（20#）；平臺外單井注水管線采用DN50、25MPa柔性復合高壓輸送管，平臺內單井管線采用D48×6-20無縫鋼管。新建注水站內設橇裝注水泵3臺，設計規模為1100m3/d，以致密油放水站處理后凈化污水為注水水源。同時配套新建注水分配閥組橇1座、加藥橇1座。
（3）供配電系統：
本次工程共計新增12個平臺，其中QY乾12-18平臺（平臺1）和QY乾4-51平臺（平臺6）帶入乾安老區變電所，其余平臺均帶入讓11變電所。采用高壓線路-變壓器-井場配電的方式，將新增用電負荷就近帶入油田已建變電所。
QY乾8-43平臺（平臺12）新增132kW油氣混輸泵橇2座，200kW注水泵橇3座，8kW污水回收橇1座，20kW加藥間及藥庫1座。新建一體化電控裝置1座（內含1000kVA變壓器2臺，高壓配電柜4面，變壓器2臺，低壓配電柜6面，200kW注水變頻柜3臺，132kW油氣混輸泵變頻柜2臺），為平臺井站站內一體工藝橇裝設施供電。
（4）儀表自動化：
每座抽油機新建測控儀1套、停井報警儀1套，每臺雙井抽配套遠程連續示功儀2套，油井?dāng)?shù)量不超過8口井場新建4G電子眼1個，油井?dāng)?shù)量超過8口井場至少設4G電子眼2個，采用4G的無線網絡進行信號及數據的傳輸。井場信號通過4G網無線傳至通訊公司云服務器中，采油廠采油隊、廠監控中心客戶端通過訪問通訊公司云服務器獲取井場數據圖片。9個平臺上分別新建1座閥組橇，采集回油閥組的壓力遠傳、溫度監測遠傳、單環電動開關閥，針對配水閥組采集分水器的壓力、單個注水井設置流量配水裝置；以上數據傳輸至值班室內新建采集柜內，采用光纖方式接入到新建的乾深4站內，聯合監控，備用4GDTU方式無線傳輸。同時對工業觸屏進行軟件組態。
在乾深4增壓站內新建PLC控制系統，接收現場采集儀表，數據通過光纜接入到致密油作業區內，實現遠程監控和遠程控制。在致密油放水站新建物聯網系統1套，新建可燃?xì)怏w報警系統12點。
本次新建數據接入A11系統二次組態，并逐級完善廠級和作業區級監控中心。
（5）消防：
本次工程新建增壓站內各橇裝設施及站外閥組間等，共配備MF/ABC8手提式磷酸銨鹽干粉滅火器56具，MFT/ABC20推車式滅火器磷酸銨鹽干粉滅火器3臺。
（6）道路：
新建4.5m寬進站道路2km，增壓站內4m寬路0.3km。

評價組人員名單

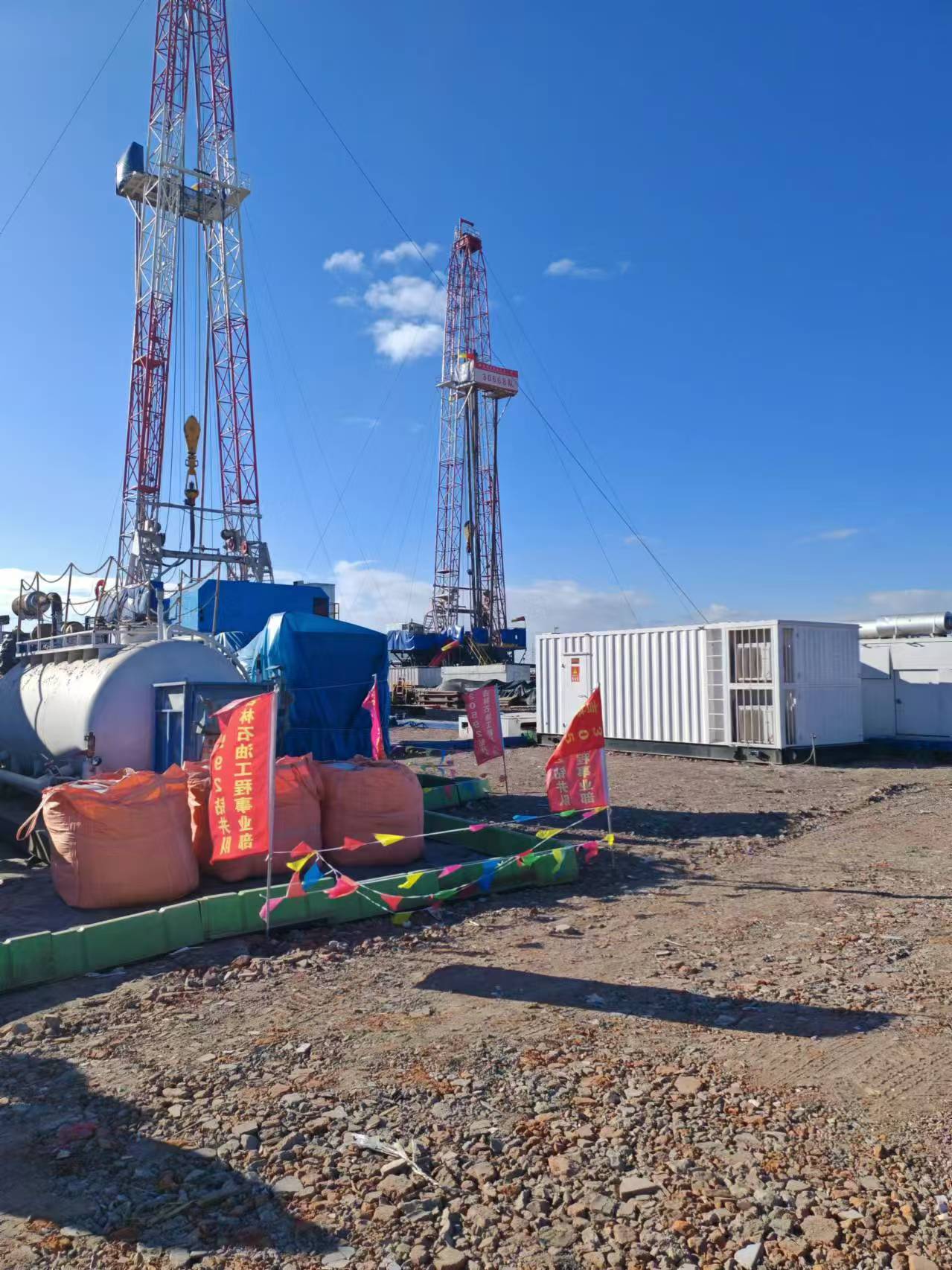

現場勘察圖像影像：即現場調查表、現場勘察圖像影像
