NE系列板鏈斗式提升機概述

NE板鏈斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。

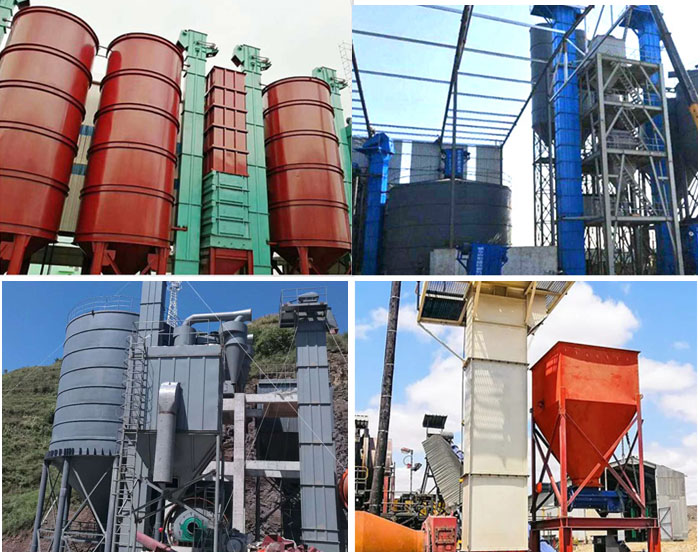

板鏈斗式提升機廠家試機現場

NE板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

NE板鏈斗式提升機在各工業國家應用極廣，由于高效，正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

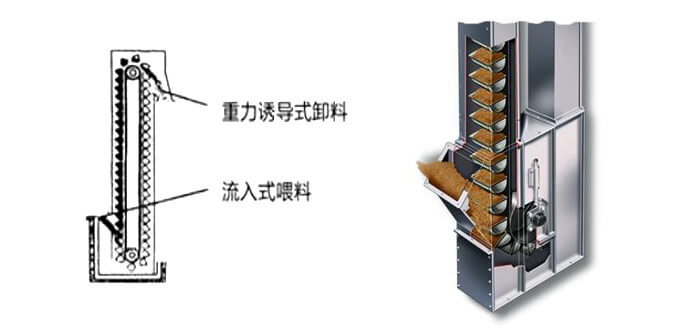

NE板鏈斗式提升機工作原理

NE板鏈斗式提升機是流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE板鏈斗式提升機主要技術參數

型  號	提升量(m³/h)	物料大塊度
		占百分比 %
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

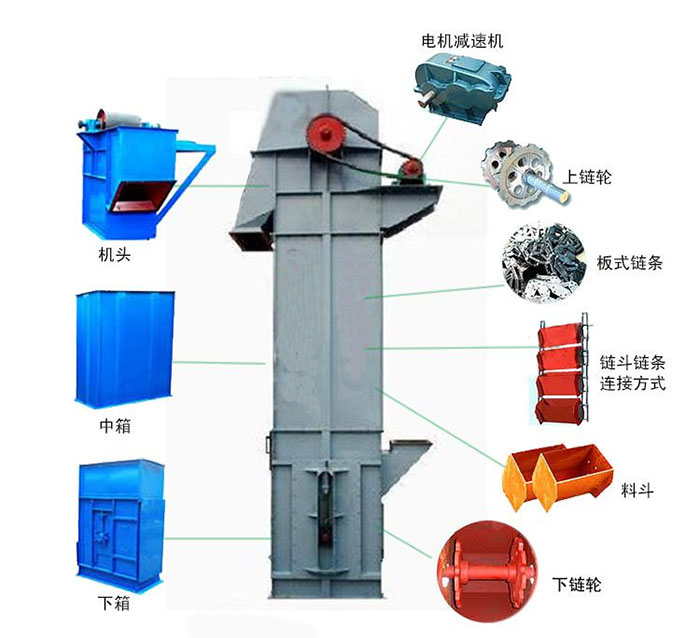

NE板鏈斗式提升機主要結構

NE板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

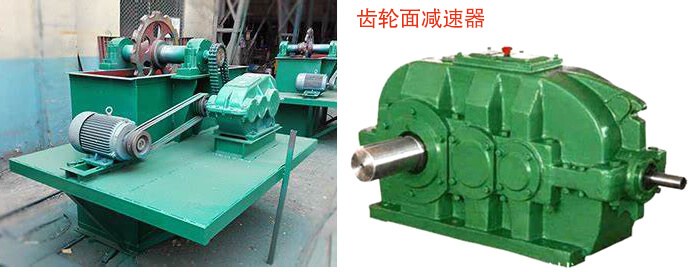

選擇驅動裝罝時，根據減速機輸入軸與電機的聯接方式，有二種選擇：

方式一：軟齒面減速機輸入軸與電機通過皮帶連接，起到緩沖、過教保護作用，適用于 45KW以下的提升機驅動。

方式二：硬齒面減速機輸入軸與電機通過偶合器或聯軸器直聯，偶合器起到柔性起動、 減震、過載保護作用，并可根據需求配上慢速輔助驅動。

NE板鏈斗式提升機細節展示

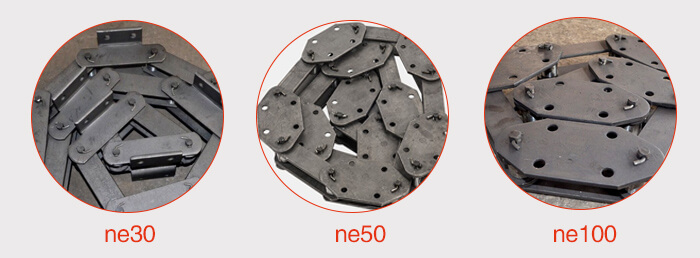

NE板鏈鏈條型號共有11中，分別是NE15，ne30，ne50，ne100到ne800型，提升機板鏈鏈條NE型號在安裝前應檢查其關節轉動是否靈活，如轉動困難，應拆下用汽油或煤油洗凈銹斑、并用砂紙擦光至轉動靈活后方可安裝。嚴禁涂抹潤滑油。

NE板鏈斗式提升機：料斗，減速機，鏈條，齒輪

NE板鏈斗式提升機主要部件特點

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5.板鏈：鏈板采用 45 # HRC36~42

NE板鏈斗式提升機主要特點

1.密封性好，環境污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由于和維修少，使用成本極低。

4.運行可靠，先進的設計原理，保證整機運行的可靠性。

5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h 。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物料的垂直提升。

NE板鏈斗式提升機的安裝

1、板鏈斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式提升機安裝后達到垂直要求。

高度較高的板鏈斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物（如料倉、車間等）連在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心線應在同一平面內。

高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固定在砼基礎上。

2、機殼安裝好后，安裝鏈條及料斗。料斗連接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。

3、鏈條及料斗安裝好以后，進行適當張緊。

4、給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。5、試運轉，安裝完成后即應進行空車試運轉。空運轉應注意：不能倒轉，不能有磕碰現象?？者\(yùn)轉不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C?？者\(yùn)轉2小時后，一切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成“悶車”。

NE板鏈斗式提升機使用維護注意事項

1、板鏈斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。

4、及時適量補充潤滑油。

5、鏈條和料斗嚴重磨損或損壞時應及時更換。
