DH系列三次元旋振篩

三次元旋振篩過濾豆?jié){視頻

 關于“三次元旋振篩”——價格：2500-12000元/臺：

旋振篩是三次元振動篩的簡稱是一種高精度細粉篩分機械，工作原理是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡，由于其振動運轉原理很多企業也稱之為“三次元旋振篩分過濾機”。

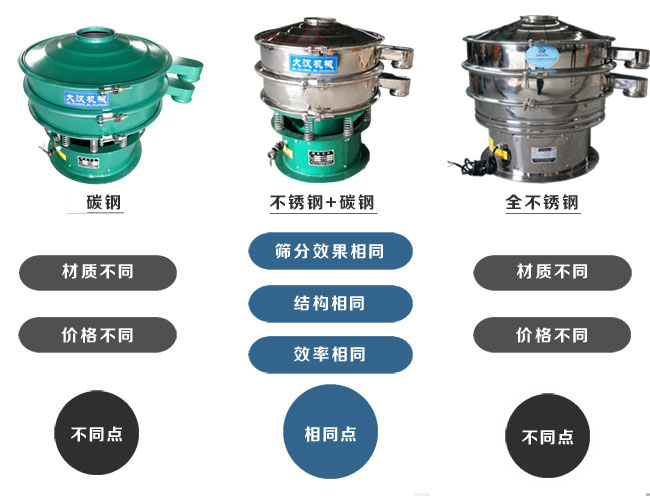

根據外形結構被部分客戶稱呼為圓形篩，從材質上分標準型旋振篩和普通型旋振篩的，標準型的與物料接觸部分為304不銹鋼材質，底座為碳鋼材質，普通型的通體為普碳鋼材質。三次元旋振篩型號是從φ400-φ1800mm直徑，三次元旋振篩價格根據材質和直徑大小、層數價格不同。

關于“大漢牌三次元旋振篩”

"大漢"DH系列旋振篩產品，經客戶多年使用，獲得大量的一線反饋建議，在自有成熟的篩機制造技術基礎上，大漢機械工程師以滿足客戶需求為標準，多次技術改進，篩分效果更加優越，采用"通用"新型動力激振器，三維動力更加突出，適用范圍更加廣泛，大漢機械公司可根據客戶需求設計特殊型號，無論物料是干是濕、是精細是粗糙、是比重大還是比重輕，0-400目都可以篩選，不管是液態的還是漿狀的，0-600目都可以過濾。"大漢"旋振篩系列產品同時配備專門的篩網清理裝置，不堵網，過網率和處理精度得以有效提高。"大漢"具備特殊型號制造的能力，這讓顧客對"大漢"有更多的選擇。

"大漢"三次元旋振篩的特點

"大漢"三次元旋振篩是一種常見的篩分設備，具有以下特點：

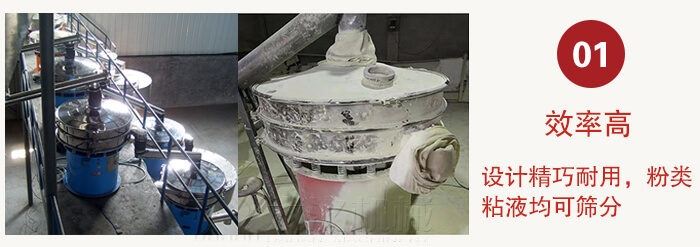

1、效率高、設計精巧耐用，精類、粘液均可篩分。

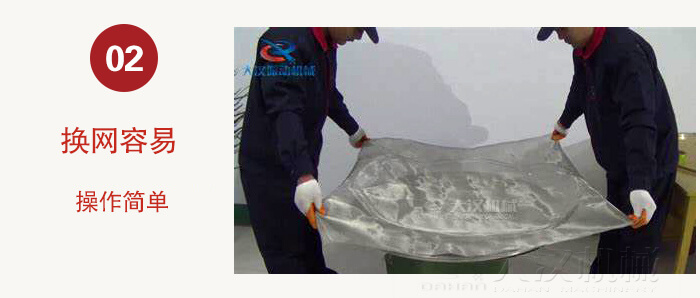

2、換網容易、操作簡單、清洗方便，體積小，節省空間、移動方便。

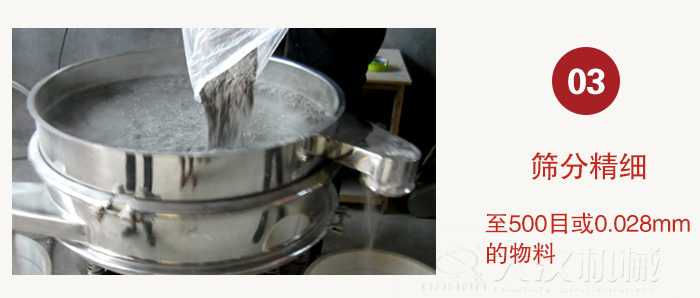

3、網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。

4、雜質粗料自動排出，可以連接作業，篩網可以達到五層。

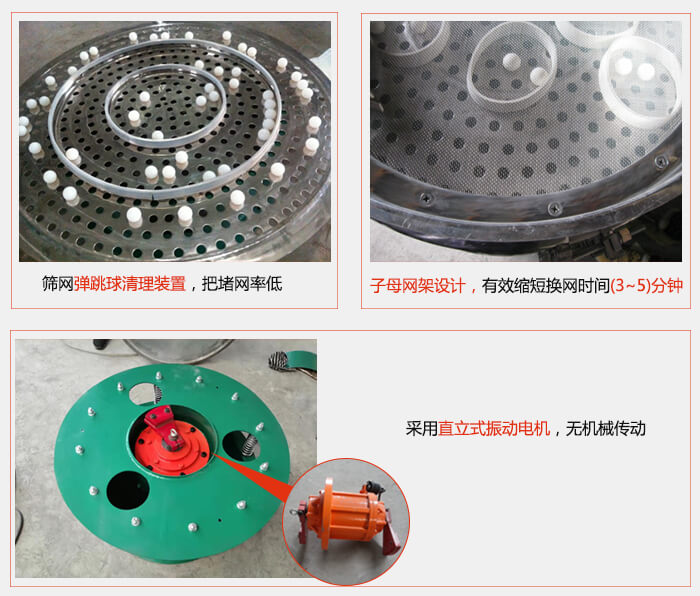

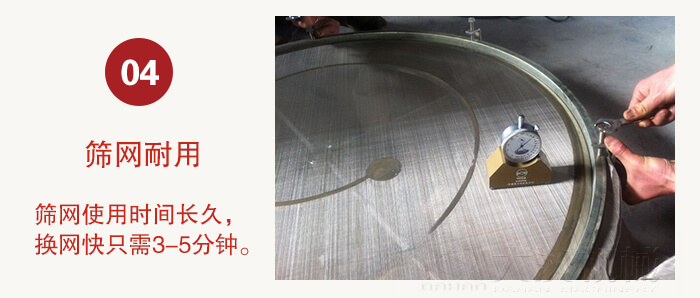

5、獨特網架設計，篩網使用時間長久，換網快，只需3-5分鐘。

三次元旋振篩適用的行業

三次元旋振篩在以下行業中具有高效、精準的篩分效果，能夠滿足不同顆粒物料的篩分需求，得到廣泛應用：

物料	工作方式	網篩 (目/寸)	處理量 (公斤/小時)
奶粉	干式	16.2	2000
砂糖		4.2	5000
中藥 農藥		80 100 150	1400
電玉粉 樹脂DV		40 60 80	1000
研磨粉料		40 60 250	1200
顏料粉末		20	4000
鐵粉		60 80 120	2500
銅粉		80	2000
石銅粉		40 65 200	2000
鋁銀粉		100 1500 200	1500
淀粉		40 60	1200
稀有金屬粉		100	1200
活性炭		120	1000
涂料	濕式	20	7500
陷次漿		150	6000
食品加工廢水		150	3500
造紙白土泥漿		8	3500
棕糖除甘蔗纖維		150	6000
鑄造型砂	干式	8	10000

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

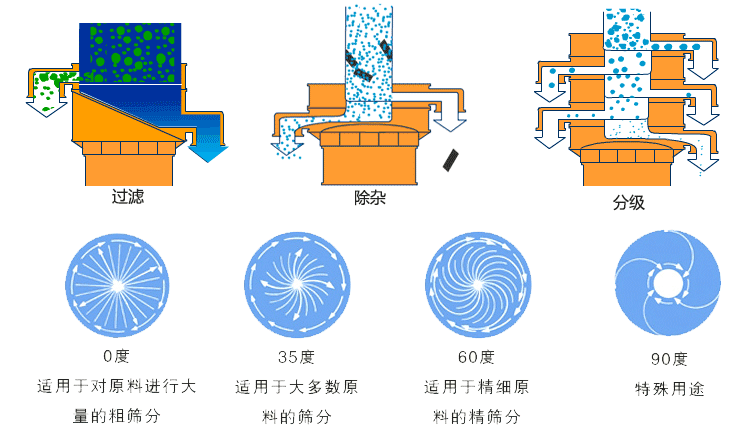

三次元旋振篩工作原理

三次元旋振篩工作原理基于振動力的作用。它由電機驅動激振器產生激振力，激振力通過篩箱傳遞給篩網。篩網在激振力的作用下產生高頻振動，使物料在篩面上進行篩分。

具體工作原理如下：電機驅動激振器產生激振力，激振力通過激振器傳遞給篩箱。篩箱內裝有多層篩網，物料從進料口進入篩箱，受到激振力的作用下，物料在篩面上進行快速運動。較小的顆粒通過篩網的孔隙落入下方的出料口，而較大的顆粒則無法通過篩網而被保留在篩面上。

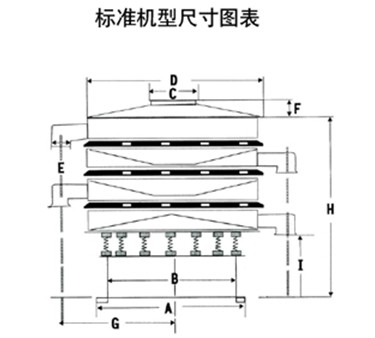

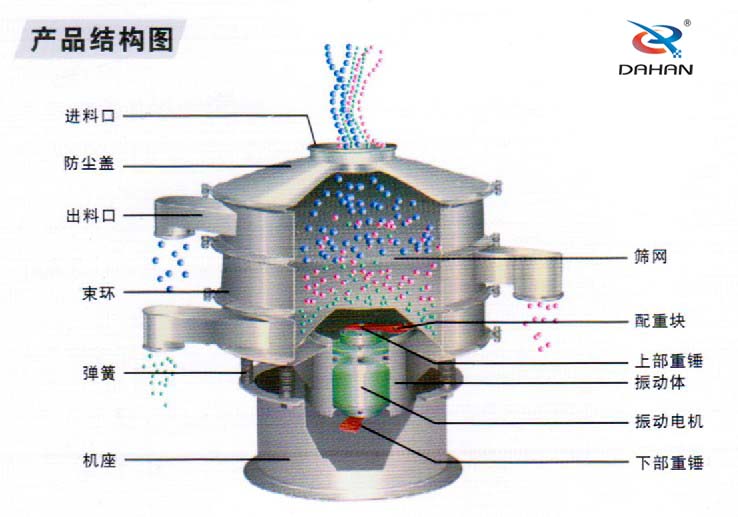

三次元旋振篩外形尺寸圖和結構圖

三次元旋振篩通常由以下主要部件組成：

機體：包括上部和下部，整個設備的主體結構，支撐和固定其他部件。

篩體：篩體通常為圓筒形狀，內部設置有多層篩網，用于篩分顆粒物料。

振動裝置：通過振動電機或振動器產生振動力，使篩體產生三次元振動，幫助物料在篩網上均勻分布。

篩網：篩網通常由不同細度的網孔組成，用于分離不同粒度的物料，可根據需要更換不同規格的篩網。

進料口：用于將待篩分的物料引入篩體內部。

出料口：篩分后的物料通過出料口排出，分為粗料口和細料口，將不同粒度的物料分別收集。

支撐結構：用于支撐和固定篩體、振動裝置等部件，確保設備穩定運行。

底座：設備的底部支撐結構，保證整體穩定性。

三次元旋振篩主要技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

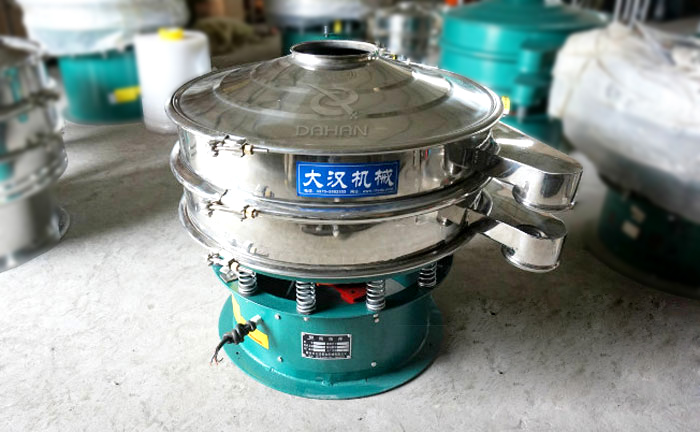

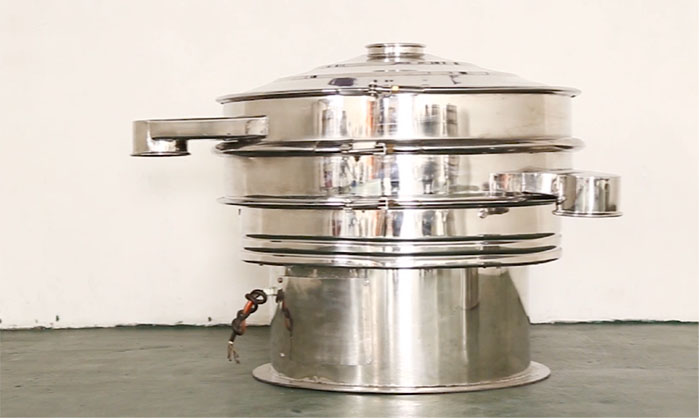

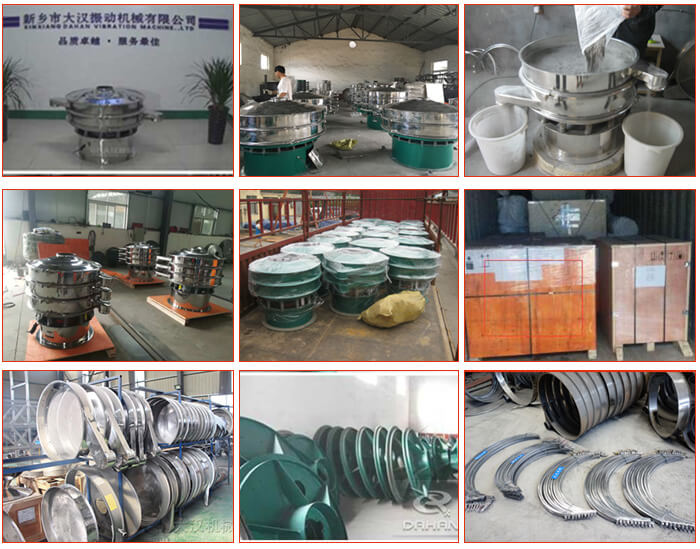

"大漢"三次元旋振篩備貨現場圖

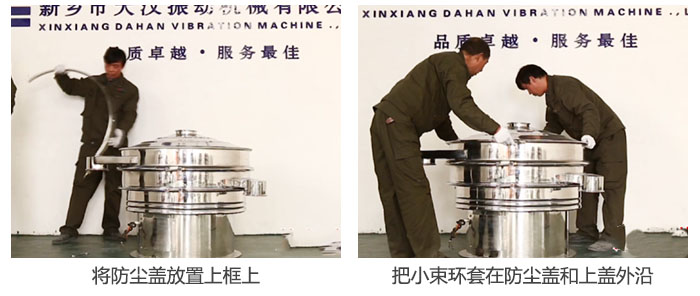

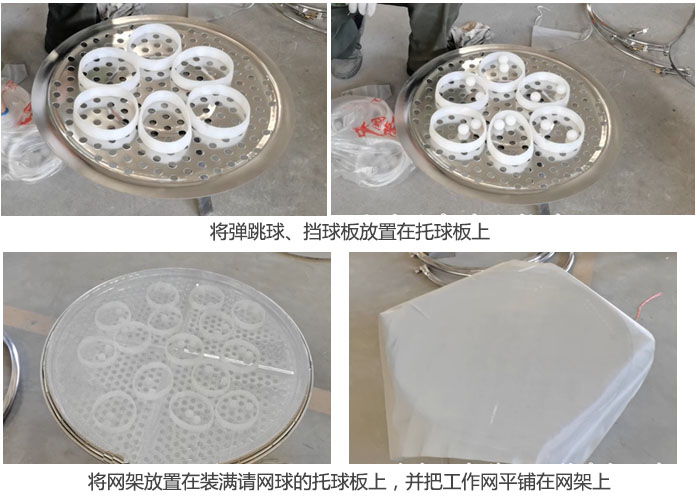

三次元旋振篩換網方法（詳細介紹）

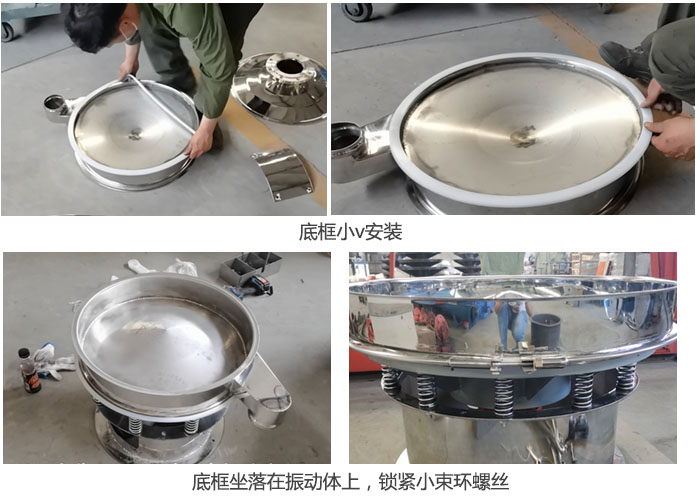

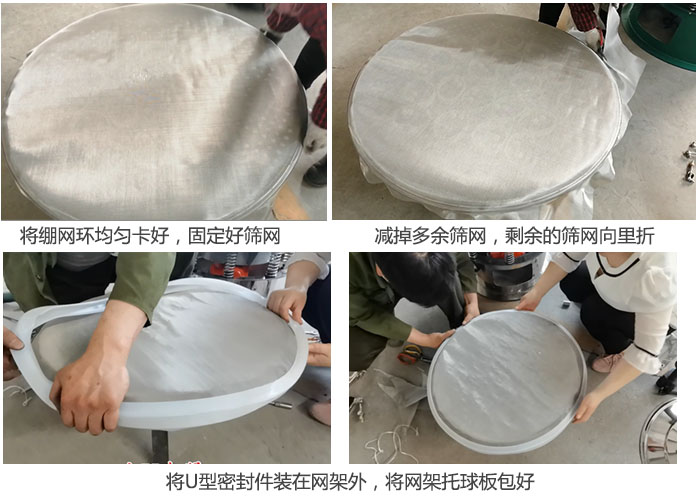

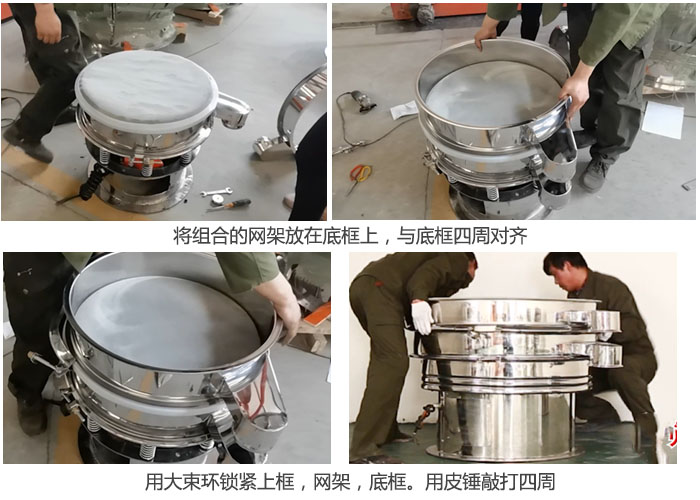

旋振篩換網方法圖解
