滾筒篩分機木屑篩分現場
YTS圓筒回轉篩的主體結構是圓形篩分筒，它是由若干個圓型狀篩網組成所以又被稱之為圓筒篩，主要用于顆粒物料的分級處理，尤其適合粘濕物料的篩分，是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。圓筒篩整體與地平面成傾斜狀態，外部被密封隔離罩所密封,以防止污染環境，通過變速減速系統使篩分筒在一定轉速下旋轉，在旋轉過程中通過內、外篩的篩選，可將半成品分為標準顆粒、大顆粒、細顆粒三個級別，實現各種顆粒分級。
YTS圓筒回轉篩篩選效果好，結構簡單，篩分筒可封閉，易于密閉收塵，與一般振動篩相比，篩孔不易堵塞。

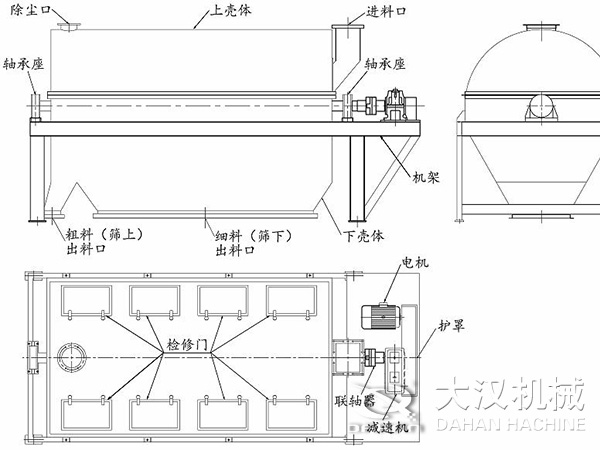

圓筒回轉篩是由圓形或六角形圓筒、機架、漏斗、減速器、驅動電動機及輔助結構等部分組成，需分級的物料由造粒機送入圓筒篩進料口，經內篩筒螺旋推送進入后，在旋轉過程中通過內、外篩的篩選，可將半成品分為標準顆粒、大顆粒、細顆粒三個級別，實現各種顆粒分級。
圓筒篩工作原理視頻粒
1、圓筒篩利用滾筒翻轉的作用來進行篩分物料，物料在滾筒內不斷翻轉滾動，能保證在篩選潮濕，粘稠的材料時不容易堵塞，保證篩分順利進行，不需要停機清理。
2、在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內產量大，可達800噸/時。

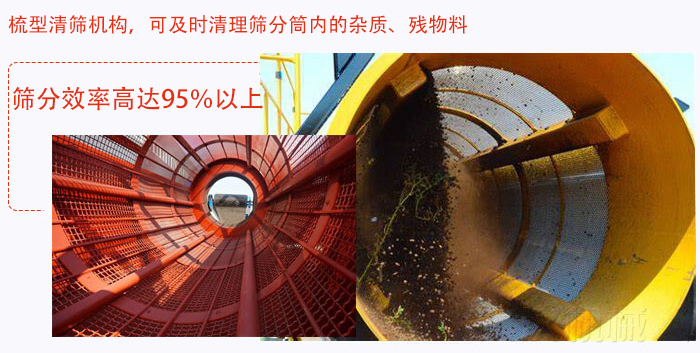

3、設備可設有梳型清篩機構，可及時清理掉篩分筒內的雜質、殘留物料，篩分效率高達95％以上。
4、可采用完全密封設計，以盡量減少操作過程中空氣中細小物質的懸浮，避免工作環境污染。
5、易損件均采用較高的耐磨材質，要比以往設備的使用壽命高于1.5倍。
| 機型對比 | 圓筒回轉篩 | 振動篩 |
| 篩分方式 | 在篩分過程中，設備不會出現振動，但一般電機和減速機會通過軸承帶動滾筒轉動起來，物料在滾筒內因滾筒的轉動從高到低通過篩網，并將其成功篩選出來，屬于滾動篩分。 | 利用振動電機產生的激振力進行篩分的，屬于振動篩分，可以通過多層篩網對物料進行多級篩分 |
| 篩分效果 | 適合粉塵類、顆粒小、偏濕的物料，克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量和可靠性。 | 比較適合大塊物料的篩分；篩分精度相對較低，但設備磨損度小，使用壽命長 |
| 堵網情況 | 物料隨著滾筒的運動軌跡在篩網內翻滾，便可以使卡在篩孔中的物料掉落出來，或者被自由落體的物料砸中彈出來，所以一般很少出現堵篩的情況。 | 振動篩依靠篩網的振動來篩分物料，振動頻率有固定，物料如果卡在篩孔中很難依靠自身的力量清除。所以一般使用一段時間后會停機清理堵塞的篩孔，或者安清網裝置以防止篩孔堵塞。 |

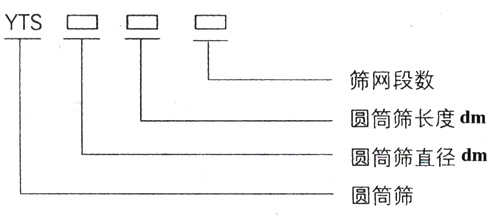

| 圓筒篩型號 | 筒體規格 | 筒體傾角 | 筒體轉速 （r/min） |
篩孔尺寸 （mm） |
大進料粒度 (mm) |
產量（m3/h） | 功率 （kw） |
|
| 篩孔（2mm） | 篩孔（30mm） | |||||||
| YTS1030 | Φ1×3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
| YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
| YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
| YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
| YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
| YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
| YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
| YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
| YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
| YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
| YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
| YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |
溫馨小提示：
1、外型尺寸是按筒體長計；
2、處理量是按大孔徑計算；
3、傾斜角度和每節長度視物料不同而不同；
4、質量按筒體長且使用編織網時計；
5、物料大塊所占比例不超過10%。
圓筒回轉篩是一種常見的篩分設備，主要由以下組成部分構成：
篩筒：圓筒回轉篩的主體部分，通常為圓筒形狀，內部設置有篩網或篩孔。
電機與減速器：驅動篩筒進行回轉運動的動力源，通過減速器將電機的轉速傳遞給篩筒。

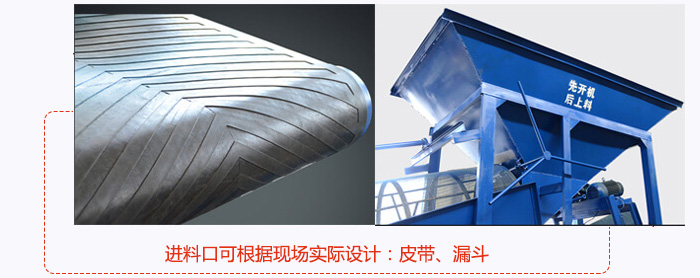

進料口：用于將待篩分的物料輸入到篩筒內部。
出料口：將篩分后的物料分為不同粒度，較小顆粒通過篩網或篩孔落入下方的出料口。
支撐架：支撐整個篩筒結構的框架，確保設備的穩定性。
清潔裝置：用于防止篩孔堵塞的裝置，通常包括橡膠球或刮板，定期清理篩孔上的堆積物。
底座：支撐整個設備的基礎結構，通常固定在地面上以確保設備的穩定性。
控制系統：用于控制電機的啟停、調速等功能，以及監控設備運行狀態的系統。
防護罩：用于保護設備內部結構，防止外部雜物進入。
圓筒回轉篩（圓筒篩）主要是針對物料的顆粒大小進行分級，在篩分潮濕性、粘附性的物料中優勢突出，可以達到不粘網、不堵孔的目的，廣泛應用于冶金、建材、化工、糧食、醫藥、磨料及化肥等行業的干式粉狀或顆粒狀物料的篩分，特別適合于干 法生產機制砂,也可用于顆粒狀的濕物料篩分。

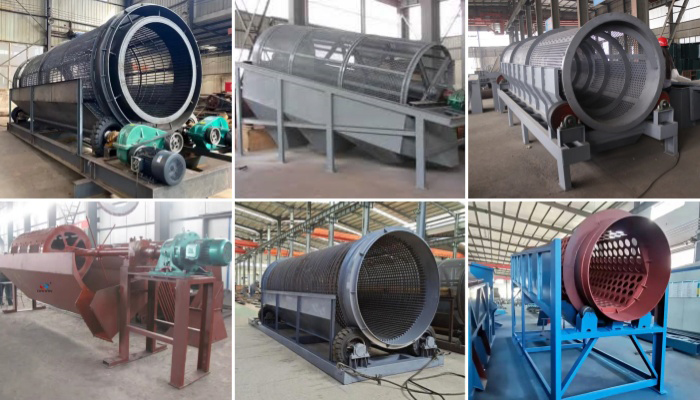

新鄉大漢是圓筒回轉篩的專業生產廠家，大漢圓筒回轉篩采用優質材料制造，具有結構簡單、運行平穩、篩分效率高等特點，適用于礦山、化工、建材等行業的物料篩分。大漢廠家提供多種規格和型號的回轉篩設備，類型豐富，種類眾多，可根據客戶需求進行定制化設計。完善的售后服務體系，包括安裝、調試、維護和技術支持，確?？蛻舻氖褂皿w驗無后顧之憂。新鄉大漢以"先正人品，再賣產品"為誠信之本，以滿足顧客需求為己任，以優異的品質及周全的售前售后服務，贏得了國內外眾多企業的支持和信任。在設備選型期間，有專業的技術人員免費指導，并有專人全程服務，包括試機，生產車間參觀等，購買設備后，我們提供上門安裝服務以及售后回訪調查。
